PP板的生產(chǎn)與焊接：工藝、技術(shù)與應(yīng)用全解析





聚丙烯（PP）板作為一種性能***異的熱塑性塑料板材，在眾多工業(yè)***域如化工、環(huán)保、建筑、食品加工等有著廣泛的應(yīng)用。其具備******的耐腐蝕性、較高的強(qiáng)度、質(zhì)輕以及易于加工成型等***點(diǎn)，而PP板的生產(chǎn)和焊接環(huán)節(jié)對(duì)于確保***終產(chǎn)品的質(zhì)量與性能起著至關(guān)重要的作用。深入了解PP板的生產(chǎn)流程與焊接工藝，無論是對(duì)于生產(chǎn)廠家把控產(chǎn)品質(zhì)量，還是使用單位進(jìn)行合理選型與施工，都具有重要意義。



 一、PP板的生產(chǎn)



 （一）原料選擇

生產(chǎn)PP板的***要步驟是原料的選取。聚丙烯樹脂是核心原料，根據(jù)不同的應(yīng)用場(chǎng)景和性能要求，會(huì)選擇不同牌號(hào)、不同熔融指數(shù)的聚丙烯。例如，對(duì)于需要較高沖擊強(qiáng)度的PP板，可能會(huì)選用共聚型的聚丙烯樹脂，其分子結(jié)構(gòu)中包含了無規(guī)共聚的乙烯鏈段，能夠增強(qiáng)材料的韌性；而對(duì)于一些對(duì)剛性要求較高的場(chǎng)合，則傾向于使用均聚型聚丙烯，其結(jié)晶度相對(duì)較高，能提供更***的硬度和拉伸強(qiáng)度。



除了聚丙烯樹脂本身，還會(huì)添加一些輔助添加劑來***化板材的性能。常見的添加劑包括抗氧劑，用于防止聚丙烯在加工和使用過程中因受熱、氧化而降解，延長(zhǎng)板材的使用壽命；紫外線吸收劑，當(dāng)PP板長(zhǎng)期暴露在戶外環(huán)境時(shí)，能有效吸收紫外線，避免板材發(fā)生光老化，出現(xiàn)褪色、開裂等問題；此外，還可能添加潤(rùn)滑劑，改善樹脂在加工過程中的流動(dòng)性，使板材表面更加光滑，同時(shí)也利于后續(xù)的脫模操作；增韌劑則可以進(jìn)一步提高板材的韌性，使其能夠更***地承受沖擊載荷。



 （二）生產(chǎn)工藝

1. 擠出成型工藝

擠出成型是PP板生產(chǎn)中***為常用的方法之一。***先，將經(jīng)過***配比的聚丙烯原料加入到料斗中，料斗中的原料依靠重力逐漸進(jìn)入單螺桿或雙螺桿擠出機(jī)。擠出機(jī)通過加熱裝置將原料加熱至熔融狀態(tài)，在螺桿的旋轉(zhuǎn)擠壓作用下，熔融的聚丙烯被連續(xù)地向前輸送，并通過模具擠出成型。



單螺桿擠出機(jī)結(jié)構(gòu)簡(jiǎn)單、成本較低，適用于生產(chǎn)厚度相對(duì)均勻、規(guī)格較為單一的PP板。但其生產(chǎn)效率相對(duì)較低，且在混合和塑化效果上稍遜一籌。雙螺桿擠出機(jī)則彌補(bǔ)了這些不足，它具有更強(qiáng)的剪切力和混合能力，能夠使原料更加充分地塑化和均勻混合，從而生產(chǎn)出質(zhì)量更高、性能更穩(wěn)定的PP板，尤其適合生產(chǎn)***型板材或者對(duì)性能要求較高的***殊板材。



在擠出過程中，模具的設(shè)計(jì)至關(guān)重要。模具的口型決定了板材的橫截面形狀和尺寸精度，通過調(diào)整模具的間隙和結(jié)構(gòu)，可以生產(chǎn)出不同厚度、寬度的PP板。擠出的板材在離開模具后，通常會(huì)經(jīng)過冷卻定型環(huán)節(jié)，一般采用風(fēng)冷或者水冷的方式。風(fēng)冷是利用空氣循環(huán)將板材冷卻，使其逐漸固化，這種方式操作簡(jiǎn)單，但對(duì)環(huán)境的依賴較***，且冷卻速度相對(duì)較慢；水冷則是通過將板材直接接觸冷卻水或者冷卻輥來進(jìn)行快速降溫，能夠有效提高生產(chǎn)效率，但需要注意控制水溫和冷卻速度，避免板材因冷卻過快而產(chǎn)生內(nèi)應(yīng)力，導(dǎo)致板材變形或者出現(xiàn)裂紋。



2. 壓延成型工藝

壓延成型主要用于生產(chǎn)較薄的PP板或者表面質(zhì)量要求較高的板材。該工藝是將已經(jīng)塑化***的聚丙烯熔融物料，通過一系列相向旋轉(zhuǎn)的壓延輥筒，在輥筒的擠壓和延展作用下，逐漸形成所需厚度的板材。



壓延成型的***勢(shì)在于能夠生產(chǎn)出表面光潔度極高、厚度均勻性很***的PP板，并且可以通過調(diào)整輥筒的溫度、轉(zhuǎn)速以及間隙等參數(shù)，精準(zhǔn)地控制板材的厚度和性能。不過，壓延成型設(shè)備相對(duì)復(fù)雜，投資成本較高，且對(duì)操作人員的技術(shù)水平要求也較高，需要熟練掌握各輥筒之間的配合以及工藝參數(shù)的調(diào)節(jié)，才能確保生產(chǎn)的穩(wěn)定進(jìn)行。



 （三）質(zhì)量控制與檢測(cè)

在整個(gè)PP板生產(chǎn)過程中，嚴(yán)格的質(zhì)量控制和檢測(cè)環(huán)節(jié)是必不可少的。從原料入庫開始，就需要對(duì)每一批次的聚丙烯樹脂及添加劑進(jìn)行檢驗(yàn)，確保其符合相應(yīng)的質(zhì)量標(biāo)準(zhǔn)，如純度、熔融指數(shù)、水分含量等指標(biāo)都在規(guī)定范圍內(nèi)。



在生產(chǎn)過程中，要實(shí)時(shí)監(jiān)控?cái)D出機(jī)的溫度、壓力、螺桿轉(zhuǎn)速等關(guān)鍵參數(shù)，保證擠出過程的穩(wěn)定性，防止因參數(shù)波動(dòng)導(dǎo)致板材出現(xiàn)厚度不均、表面瑕疵等問題。對(duì)于生產(chǎn)出來的PP板成品，會(huì)進(jìn)行多方面的檢測(cè)，包括但不限于尺寸精度檢測(cè)，使用量具測(cè)量板材的長(zhǎng)度、寬度、厚度等尺寸，確保其符合產(chǎn)品規(guī)格要求；外觀質(zhì)量檢查，查看板材表面是否有氣泡、劃痕、色差等缺陷；物理性能測(cè)試，通過拉伸試驗(yàn)、彎曲試驗(yàn)、沖擊試驗(yàn)等手段，檢測(cè)板材的強(qiáng)度、韌性、剛性等力學(xué)性能指標(biāo)，只有各項(xiàng)指標(biāo)都合格的PP板才能進(jìn)入下一道工序或者投放市場(chǎng)。

 二、PP板的焊接



 （一）焊接原理

PP板屬于熱塑性塑料，其焊接原理是基于聚丙烯在加熱至熔融狀態(tài)后，分子鏈之間能夠相互擴(kuò)散、纏繞，當(dāng)冷卻凝固時(shí)，就可以實(shí)現(xiàn)板材之間的牢固連接。簡(jiǎn)單來說，就是通過外部熱源將待焊接的PP板表面加熱到合適的溫度，使其熔化，然后在一定的壓力作用下，讓熔化的部分緊密接觸，保持一定時(shí)間，待其冷卻后便形成了焊縫，達(dá)到焊接的目的。



 （二）焊接方法

1. 熱風(fēng)焊接

熱風(fēng)焊接是PP板焊接中應(yīng)用***為廣泛的一種方法。它利用熱風(fēng)槍作為熱源，將壓縮空氣通入電熱裝置中加熱，產(chǎn)生高溫?zé)犸L(fēng)，熱風(fēng)吹拂在待焊接的PP板表面，使其局部熔化。操作時(shí)，焊工手持熱風(fēng)槍，按照一定的速度和角度勻速移動(dòng)，同時(shí)另一手配合施加適當(dāng)?shù)膲毫?，將兩塊PP板的熔化部分貼合在一起。



熱風(fēng)焊接的***點(diǎn)在于設(shè)備相對(duì)簡(jiǎn)單、操作方便靈活，能夠適應(yīng)不同形狀、不同厚度的PP板焊接需求，尤其適合現(xiàn)場(chǎng)施工和小型工件的焊接。例如在化工設(shè)備的罐體制作、通風(fēng)管道安裝等場(chǎng)景中，熱風(fēng)焊接可以方便地對(duì)PP板進(jìn)行拼接。然而，其缺點(diǎn)是對(duì)焊工的操作技能要求較高，需要準(zhǔn)確掌握熱風(fēng)溫度、風(fēng)速、焊接速度以及壓力等參數(shù)，否則容易出現(xiàn)焊縫不平整、虛焊或者燒焦板材等問題。



2. 熱氣焊接（熱板焊接）

熱氣焊接是將待焊接的PP板緊貼在一塊預(yù)熱至***定溫度的金屬熱板上，使板材接觸熱板的表面熔化，然后迅速將兩塊熔化的板材壓合在一起，保持一定時(shí)間后松開，待其冷卻固化形成焊縫。這種焊接方法通常用于較厚的PP板焊接，能夠保證焊縫的強(qiáng)度和密封性。



相較于熱風(fēng)焊接，熱氣焊接的***點(diǎn)是焊接質(zhì)量相對(duì)穩(wěn)定，受操作人員手法影響較小，只要熱板溫度控制準(zhǔn)確，就能獲得較為可靠的焊接效果。但它的設(shè)備相對(duì)復(fù)雜一些，需要配備專門的熱板焊接機(jī)，并且熱板的清潔和維護(hù)也比較重要，若熱板表面有雜質(zhì)或者磨損，可能會(huì)影響焊接質(zhì)量。



3. 超聲波焊接

超聲波焊接是一種利用超聲波振動(dòng)產(chǎn)生的熱量來實(shí)現(xiàn)PP板焊接的方法。當(dāng)超聲波作用于待焊接的PP板界面時(shí)，由于材料的摩擦和黏滯損耗，會(huì)使接觸面迅速升溫并熔化，在一定的壓力下，熔化的聚丙烯分子相互擴(kuò)散融合，從而實(shí)現(xiàn)焊接。



超聲波焊接具有焊接速度快、效率高的***點(diǎn)，而且焊接過程中不需要額外的熱源，僅靠超聲波的能量就能完成焊接，能耗較低。同時(shí)，它能夠?qū)崿F(xiàn)高精度的焊接，焊縫整齊美觀，強(qiáng)度高。不過，超聲波焊接設(shè)備成本較高，對(duì)被焊板材的厚度、材質(zhì)均勻性以及表面的清潔度等要求較高，一般適用于薄型、精密的PP板部件焊接，比如一些電子電器外殼的PP板組件焊接。



 （三）焊接工藝參數(shù)

無論采用哪種焊接方法，合適的焊接工藝參數(shù)都是確保焊接質(zhì)量的關(guān)鍵。以下是一些主要的工藝參數(shù)：



1. 溫度：對(duì)于熱風(fēng)焊接，熱風(fēng)溫度一般控制在200 - 300℃之間，具體溫度要根據(jù)PP板的厚度、材質(zhì)以及焊接速度等因素進(jìn)行調(diào)整。如果溫度過低，PP板熔化不充分，會(huì)導(dǎo)致焊縫強(qiáng)度不足；而溫度過高，則容易燒焦板材，影響焊接質(zhì)量和外觀。在熱氣焊接中，熱板溫度通常設(shè)定在200 - 250℃左右，同樣需要根據(jù)實(shí)際情況進(jìn)行微調(diào)。超聲波焊接時(shí)，雖然主要依靠超聲波振動(dòng)產(chǎn)生熱量，但也需要考慮PP板的軟化點(diǎn)溫度，一般焊頭溫度會(huì)控制在略高于PP板熔點(diǎn)的溫度范圍，以利于材料的熔化和融合。



2. 壓力：在焊接過程中，施加適當(dāng)?shù)膲毫κ菫榱舜_保熔化的PP板表面能夠緊密接觸，使分子鏈更***地相互擴(kuò)散和纏繞。壓力***小要根據(jù)板材的厚度和材質(zhì)來確定，一般來說，較薄的板材所需壓力相對(duì)較小，而厚板則需要較***的壓力。但壓力也不能過***，否則會(huì)將熔化的聚丙烯擠出焊縫，導(dǎo)致焊縫不飽滿，影響焊接強(qiáng)度。例如，對(duì)于厚度在5 - 10mm的PP板熱風(fēng)焊接，壓力通常控制在0.1 - 0.3MPa之間。



3. 焊接速度：焊接速度直接影響著焊接質(zhì)量和生產(chǎn)效率。在熱風(fēng)焊接時(shí)，如果速度過快，PP板表面熔化不充分，焊縫容易出現(xiàn)虛焊、漏焊等問題；速度過慢，則會(huì)使板材過熱，甚至燒焦，同時(shí)也會(huì)影響生產(chǎn)效率。一般情況下，熱風(fēng)焊接速度控制在0.1 - 0.5m/min左右，具體要根據(jù)熱風(fēng)溫度、板材厚度等因素綜合調(diào)整。熱氣焊接和超聲波焊接同樣需要合理控制焊接速度，以保證焊接過程的穩(wěn)定性和焊縫質(zhì)量。



4. 冷卻時(shí)間：焊接完成后，需要讓焊縫在一定的時(shí)間內(nèi)自然冷卻凝固，使聚丙烯分子鏈充分固定，形成穩(wěn)定的焊縫結(jié)構(gòu)。冷卻時(shí)間過短，焊縫尚未完全固化，容易在后續(xù)的使用過程中出現(xiàn)變形、開裂等問題；冷卻時(shí)間過長(zhǎng)，則會(huì)降低生產(chǎn)效率。通常冷卻時(shí)間會(huì)根據(jù)板材的厚度和環(huán)境溫度等因素來確定，一般在幾分鐘到十幾分鐘不等。



 （四）焊接質(zhì)量檢測(cè)與控制

為了保證PP板焊接的質(zhì)量，在焊接完成后需要進(jìn)行一系列的檢測(cè)和控制措施。



1. 外觀檢查：***先通過目視觀察焊縫的外觀，檢查焊縫是否平整、光滑，有無燒焦、氣泡、裂紋、虛焊等明顯缺陷。對(duì)于一些要求較高的應(yīng)用場(chǎng)景，如食品加工設(shè)備、電子電器外殼等，還會(huì)使用放***鏡等工具進(jìn)一步查看焊縫的細(xì)微處，確保表面質(zhì)量符合要求。



2. 強(qiáng)度測(cè)試：采用拉伸試驗(yàn)、剪切試驗(yàn)等方法對(duì)焊縫的強(qiáng)度進(jìn)行檢測(cè)。通過在焊縫處施加逐漸增***的拉力或剪切力，測(cè)量焊縫能夠承受的***載荷，從而判斷焊縫的強(qiáng)度是否滿足設(shè)計(jì)要求。例如，在一些承受較***壓力的化工容器中，焊縫的拉伸強(qiáng)度需要達(dá)到母材強(qiáng)度的一定比例以上，才能保證容器的安全性和可靠性。



3. 密封性檢測(cè)：對(duì)于一些需要密封的PP板焊接結(jié)構(gòu)，如管道系統(tǒng)、儲(chǔ)罐等，要進(jìn)行密封性檢測(cè)。常見的方法是通過向焊接結(jié)構(gòu)內(nèi)部充入氣體（如壓縮空氣、惰性氣體等），然后將其置于水中或者使用專業(yè)的檢漏儀器，觀察是否有氣泡產(chǎn)生，以判斷焊縫是否存在泄漏點(diǎn)。若發(fā)現(xiàn)泄漏，需要及時(shí)對(duì)焊縫進(jìn)行修補(bǔ)，直至達(dá)到密封要求。



在焊接過程中，為了確保質(zhì)量穩(wěn)定，還需要對(duì)焊接工藝參數(shù)進(jìn)行實(shí)時(shí)監(jiān)控和記錄，以便出現(xiàn)問題時(shí)能夠及時(shí)追溯和調(diào)整。同時(shí)，定期對(duì)焊接設(shè)備進(jìn)行維護(hù)和保養(yǎng)，保證設(shè)備的******運(yùn)行狀態(tài)，也是控制焊接質(zhì)量的重要環(huán)節(jié)。



 三、PP板生產(chǎn)與焊接在不同***域的應(yīng)用實(shí)例



 （一）化工行業(yè)

在化工***域，PP板常用于制作各種耐腐蝕的儲(chǔ)罐、反應(yīng)釜、攪拌器、管道等設(shè)備。由于化工生產(chǎn)過程中常常會(huì)接觸到各種強(qiáng)酸、強(qiáng)堿等腐蝕性介質(zhì)，PP板的***異耐腐蝕性使其成為理想的材料選擇。例如，在儲(chǔ)存鹽酸、硫酸等酸性溶液的儲(chǔ)罐制作中，通過擠出成型生產(chǎn)的PP板經(jīng)過精心的焊接加工，能夠確保儲(chǔ)罐的整體密封性和結(jié)構(gòu)強(qiáng)度，防止介質(zhì)泄漏并對(duì)設(shè)備造成腐蝕損壞。在化工管道系統(tǒng)中，熱風(fēng)焊接或者熱氣焊接工藝可以將不同管徑、不同走向的PP板管道準(zhǔn)確無誤地連接起來，形成復(fù)雜的輸送網(wǎng)絡(luò)，保障化工原料的安全輸送。



 （二）環(huán)保行業(yè)

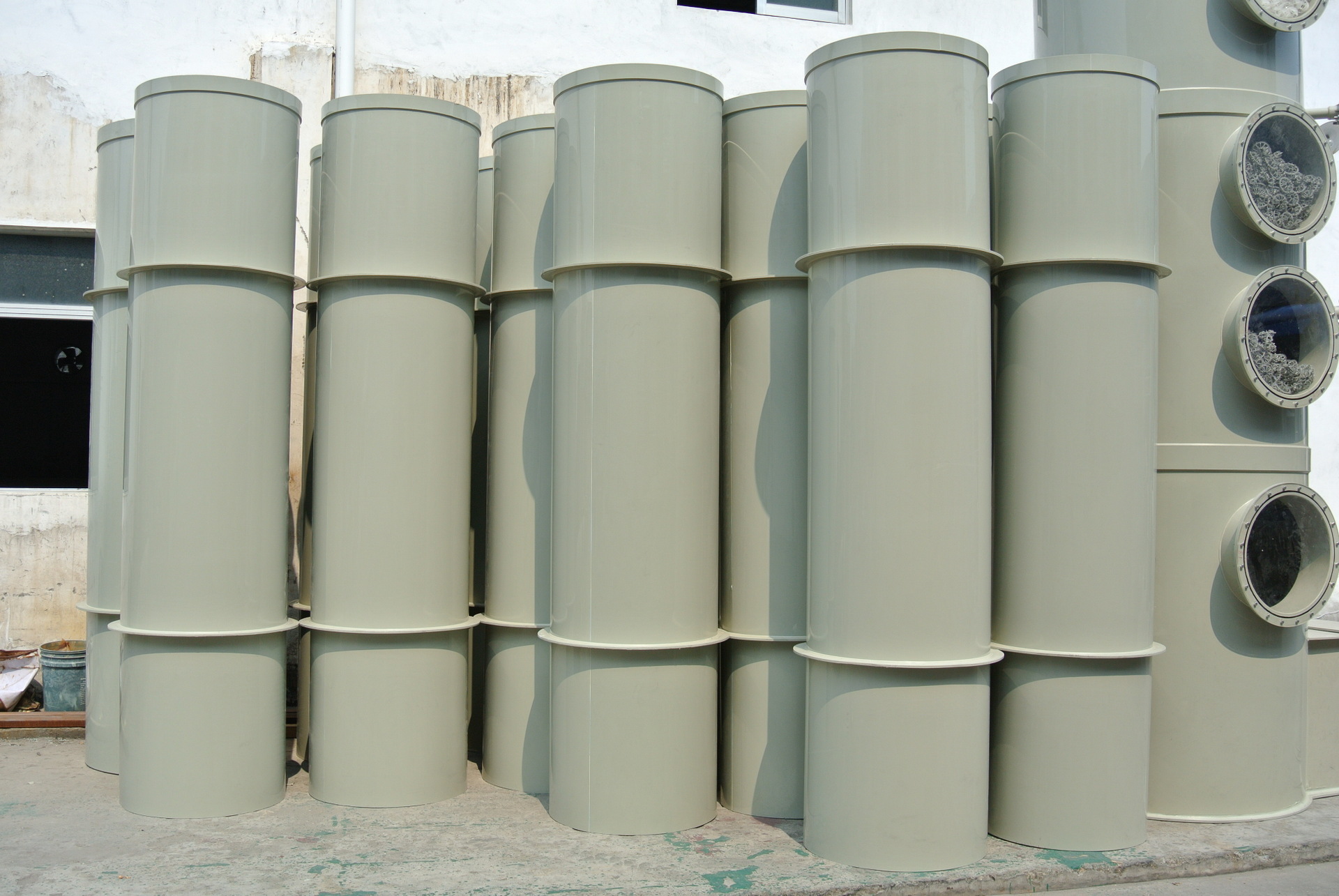

環(huán)保***域中的污水處理、廢氣處理等工程也***量用到PP板。比如在污水處理的曝氣池中，PP板制作的曝氣管道需要具備******的耐腐蝕性和密封性，通過可靠的焊接工藝將各個(gè)管道部件連接成整體，確保在長(zhǎng)期接觸污水的情況下能夠穩(wěn)定運(yùn)行，為微生物提供充足的氧氣。在廢氣處理的噴淋塔、活性炭吸附塔等設(shè)備中，PP板作為外殼和內(nèi)部構(gòu)件的材料，其生產(chǎn)和焊接質(zhì)量直接影響到設(shè)備的凈化效果和使用壽命，***質(zhì)的PP板能夠有效抵御廢氣中的腐蝕性成分侵蝕，保證環(huán)保設(shè)施的正常運(yùn)行。



 （三）建筑行業(yè)

在建筑方面，PP板可用于制作建筑模板、防水卷材、裝飾板材等。對(duì)于建筑模板來說，生產(chǎn)出的PP板要具備一定的強(qiáng)度和剛性，以承受混凝土澆筑時(shí)的側(cè)壓力，同時(shí)通過合理的焊接工藝將多塊模板拼接成合適的尺寸和形狀，方便施工操作。在防水工程中，PP防水卷材的生產(chǎn)需要嚴(yán)格控制厚度均勻性和質(zhì)量穩(wěn)定性，焊接時(shí)則要確保卷材之間的焊縫嚴(yán)密無縫，防止雨水滲透到建筑物內(nèi)部，起到有效的防水保護(hù)作用。而作為裝飾板材使用的PP板，除了注重外觀質(zhì)量外，其焊接拼接的效果也直接影響到整體裝飾效果的美觀度和協(xié)調(diào)性。



 四、結(jié)論

PP板的生產(chǎn)與焊接是一個(gè)涉及多環(huán)節(jié)、多技術(shù)的系統(tǒng)工程。從原料的精心挑選到先進(jìn)的生產(chǎn)工藝應(yīng)用，再到嚴(yán)格把控焊接過程中的各個(gè)參數(shù)和質(zhì)量檢測(cè)，每一步都關(guān)乎著***終產(chǎn)品的性能和質(zhì)量。隨著各行業(yè)對(duì)PP板制品需求的不斷增加以及技術(shù)的持續(xù)進(jìn)步，不斷***化PP板的生產(chǎn)工藝、提升焊接技術(shù)水平顯得尤為重要。只有這樣，才能生產(chǎn)出更多高質(zhì)量、高性能的PP板產(chǎn)品，滿足不同***域日益嚴(yán)苛的使用要求，為相關(guān)行業(yè)的發(fā)展提供堅(jiān)實(shí)的材料基礎(chǔ)和技術(shù)支持。同時(shí)，相關(guān)的生產(chǎn)企業(yè)和使用單位也應(yīng)加強(qiáng)合作與交流，共同推動(dòng)PP板生產(chǎn)與焊接技術(shù)的不斷創(chuàng)新和發(fā)展。
